Tips over Meten: Sloten en cilinders zijn er in vele vormen en afmetingen. In principe zijn alle maten leverbaar, maar…

  • Hoe weet u welk slot of cilinder de juiste is voor uw situatie?
  • En hoe moet u alles meten?

Tegenwoordig zijn de afmetingen van veel hang & sluitwerk gestandaardiseerd. Zodoende zijn er een heleboel nagenoeg identieke sloten en cilinders op de markt. Echter zijn er zelfs bij de meest gangbare modellen en merken onderling belangrijke verschillen van uitvoering. Denk dan bijvoorbeeld aan het verschil tussen een rechthoekige of ronde voorplaat. Tevens zijn er verschillen tussen vierkante of afgeronde slot kasten. Deze verschillen lijken niet zo groot maar een monteur zal extra aanpassingen moeten maken.

Bovendien worden in Nederlandse architectuur dikwijls ramen en kozijnen van buitenlandse fabricaat toegepast. Deze benutten sloten, cilinders, paumelles en deurbeslag dat afwijkt van de gangbare maten!

Tot slot is het ook nog eens het geval dat regels in de bouw, voor brandveiligheid en braakwerendheid ieder jaar worden aangescherpt. Deuren worden zwaarder of minder zwaar uitgevoerd, beslag moet beter braakwerend worden, en dus moeten de sloten en cilinders worden aangepast. Bent u per ongeluk buitengesloten, of is er bij u ingebroken, dan kunnen dit soort verschillen een flinke factor zijn in de kosten. En als u andere cilinders wilt, bijvoorbeeld om veiligheids redenen of omdat er sleutels in omloop zijn, dan is de dikte van de deur van groot belang. Net zoals wanneer u cilinders gelijksluitend wilt maken om met een sleutel alle deuren te kunnen openen.

Op deze pagina treft u informatie en links om u te helpen zelf uw sloten en cilinders nauwkeurig op te meten.

PC maat | Doornmaat | Voorplaat | Sluitkom | Draairichting | Beslag | Cilinder

Belangrijke afmetingen van een slot: ‘PC maat’ & ‘Doornmaat’

PC maat / De ‘Afstand”

PC maatDe PC maat is de afstand tussen het hart van het krukgat en het hart van de kern van de profielcilinder. Deze maat wordt ook weleens de Afstand genoemd. De PC maat van een slot is o.a. afhankelijk van waar deze gebruikt wordt. Bij woningbouwsloten, (dit kunnen zowel binnen als buitendeuren zijn) is de afstand meestal 55 mm. Zwaardere sloten en veiligheidsloten hebben meestal een afstand van 72 en 85 mm. Voordeel van een ruimere PC maat is dat bijv. de deurkruk of deurknop op grotere afstand van de cilinder zit. Zodoende is er meer ruimte voor de bediening wat vooral voor ouderen en mensen met, bijv. reuma, van pas komt. Smaldeursloten zijn tevens leverbaar met PC maat 92 mm. Bad/WC en binnendeur sloten hebben daarentegen vaak een PC afstand van 72 mm.

Doornmaat

DoornmaatDe doornmaat van een slot is de afstand tussen de voorkant van de voorplaat tot het hart van het krukgat en/of cilindergat. Sloten zijn over het algemeen in standaard doornmaten leverbaar maar ook op bestelling in vele uiteenlopende andere maten. Soms tot wel 120 mm! Een standaardmaat van bijv. een projectslot is 60 mm. Een woningbouwslot heeft als standaardmaat vaak 50 mm. Voor sloten gebruikt in ouderenwoningen en verpleegtehuizen etc. is een grotere doornmaat vaak wenselijk. Maar ook bij gebruik van bijv. een grote deurknop of greep. De afstand tussen de deurpost en de knop is bij kleinere doornmaten soms erg beperkt waardoor het moeilijk is sleutels in het sleutelgat te steken of met de hand een kruk te bedienen.

Smaldeursloten

Smaldeursloten (voor kunststof en aluminium kozijnen, profielramen en deuren) kunnen zelfs in hele kleine doormaten geleverd worden. Dit begint vaak al bij 18 mm. De doornmaat is tevens van belang bij Opbouw/Oplegsloten van bijv. het merk Yale of LIPS. Yale voert doorgaans twee maten: 50 en 60 mm. Deze maten zijn niet onderling uitwisselbaar omdat de monteur daarvoor het cilindergat 10 mm moet verschuiven en de extra ruimte wordt slecht afgedekt door de standaard rozet.

De verschillende doornmaten zijn ook problematisch bij het plaatsen van bijv. een LIPS oplegslot in een deur waar voorheen een Yale oplegslot was gemonteerd. Ook bij plaatsing van een LIPS slot kan het veranderen van de doornmaat problematisch zijn omdat de zware RVS rozet, en de nieuw Anti-Kerntrek rozetten van LIPS met vier schroeven door de deur heen bevestigd zitten. Plaatsing van een LIPS oplegslot met verschuiving van de doornmaat is extra precies werk!

Voorplaat

VoorplaatVoorplaten zijn er in vele maten en zijn doorgaans vierkant (rechthoekig) of rond aan boven en onderzijde. Tevens kunnen voorplaten breder en smaller zijn. Als u zeker wilt weten of u het juiste slot bestelt zult u derhalve de voorplaat moeten opmeten. Schematisch gezien hebt u de volgende afmetingen nodig (zie afbeelding): Lengte en breedte, plaats en breedte van de Dag en Nachtschoten en afstand van elkaar. In sommige gevallen is het ook vereist dat u de verschuiving van de nachtschoot tegenover de dagschoot die doorgaans breder is meeneemt in uw berekening.
Op de afbeelding is een belangrijke maat niet zichtbaar: de diepte van de ‘nachtschoot’. De nachtschoot opent wanneer het slot ‘dicht’ is en blokkeert zodoende de beweging van Uw deur. De diepte van de nachtschoot wordt bepaald door de ruimte in de slotkast: bij smaldeursloten is deze diepte vanzelfsprekend kleiner tenzij er gebruik wordt gemaakt van een zwaaihaak.

De Nachtschoot

Nachtschoten zijn er in verschillende lengtes. De Dag en Nachtschoten moeten volledig vrij heen en weer kunnen bewegen in de sluitkom in de deurpost. Wanneer schoten namelijk aanlopen in de sluitkom gaan ze slijten en op den duur kan het slot kapot gaan. Tevens is het verstandig erop te letten dan deuren nooit dichtslaan want dan kunnen schoten breken of buigen waardoor een slot op den duur niet goed meer werkt. U kunt met een deurdranger voorkomen dat een deur dichtslaat.

Sluitkom

LIPS SluitkomDe zogenaamde ‘sluitkom’ (zie afbeelding) is een belangrijk onderdeel van een slot. Een slot moet namelijk ergen in ‘op slot’ kunnen: de sluitkom is dus het vierkante metalen kastje in de deurpost tegenover het slot. Het is het deel waar het slot ‘in valt’ en op slot wordt gedraaid. Het spreekt voor zich dat de kwaliteit van de sluitkom cruciaal is voor het goed functioneren van het slot en voor de veiligheid ervan. Als een slot of sluitkom niet goed gemonteerd is valt de deur misschien niet in het slot, of loopt aan. Tevens kan er te veel speling zijn waardoor een deur rammelt en makkelijk te flipperen is door een inbreker.

Een ‘sluitkom’ moet degelijk bevestigd zijn!

Een ketting breekt op de zwakste schakel. Een sluitkom dat niet degelijk bevestigd zit in de deurpost is een risico voor uw veiligheid en dat van uw eigendommen. Onze monteurs komen regelmatig slecht bevestigd materieel tegen. De volgende situaties komen we vaak tegen:

  • Deurpost is rot, gescheurd, afgebroken
  • De schroeven waarmee de sluitkom bevestigd is zijn te kort of zitten los
  • Tussen sluitkom en slot is de afstand te groot waardoor het slot kan breken
  • Het slot ‘loopt aan’ (stroef) in de sluitkom
  • De sluitkom is van minderwaardige kwaliteit

De Sluitkom™ van Slotenmaker Den Haag …

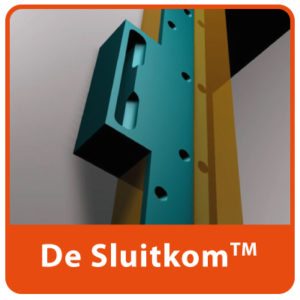

De Sluitkom SKG Slotenmaker Den HaagVoor alle problemen met de bevestiging of verbetering van een sluitkom hebben wij bij Slotenmaker Den Haag oplossingen gevonden door zelf sluitkommen te ontwerpen en fabriceren. Onze oplossing heet De Sluitkom™. Deze sluitkom hebben we zelf ontworpen en gefabriceerd in eigen werkplaats en het wordt al meer dan 25 jaar toegepast en heeft de proef des tijds doorstaan. U kunt meer over ons ontwerp leren door op de link te klikken. U kunt ook de brochure downloaden door hier te klikken.

De voordelen van De Sluitkom™ op een rijtje:

  • 50 cm lang: overbrugt schade en zwakke plekken
  • Standaard leverbaar voor Yale en LIPS oplegsloten
  • Op aanvraag leverbaar voor andere oplegsloten en inbouwsloten
  • Gelastte sluitkom die niet meegeeft bij poging tot forceren
  • Bevestiging over de gehele lengte met lange schroeven
  • Meer dan 25 jaar in productie en nog nooit gebroken
  • Ook bestand tegen stootwapens van Politie
  • Voorkomt flipperen
  • Geld terug garantie bij inbraak

Draairichting

DraairichtingDe draairichting van deuren is een belangrijk gegeven bij het kopen of bestellen van sloten en het communiceren met een slotenmaker. Een slot wordt altijd gemonteerd aan de kant van de deur die beweegt, niet aan de scharnier zijde. Deuren kunnen echter links of rechts gemonteerd zitten, en ze kunnen binnendraaiend of buitendraaiend zijn. Een voordeur draait normaliter naar binnen omdat je anders het risico loopt een voorbijganger te raken. Maar binnenshuis draaien deuren vaak ook naar buiten: WC deur, balkon of tuindeuren, deur naar de kelder etc. Als u een slotenmaker aan de lijn heeft zal hij/zij u allicht vragen naar de draairichting van uw deur en of u binnen of buiten staat. Aan de afbeelding kunt u zien waarom dit van belang is.

Beslag

Deurbeslag of ‘schilden’ zijn te koop in allerlei uitvoeringen waaronder deurbeslag met afzonderlijke rozetten (voor de deurkruk en de sleutelgat of cilinder) of deurbeslag met schilden. Als u deurbeslag wilt toepassen met een deurschild, dan is het belangrijk om de zogenaamde PC maat (slotafstand) op te meten. De slotafstand is de afstand tussen het hart van de deurkruk en het slotgat.

Hoe meet ik mijn deurschild op?

beslag meten

Deurschild voor profielcilinder(Figuur 1)

Als u een deur heeft waarop een schild moet komen met een gat voor een profielcilinder, dan zijn er in Nederland drie standaard maten: 55, 72 en 92 mm. Figuur 1 geeft aan hoe we de PC maat (slotafstand) kunnen meten. Dat is de afstand vanaf het midden van de krukgat tot het midden van de kern van de cilinder (de kern is het draaiende deel waar de sleutel in past).

Deurschild voor baardsleutel (Figuur 2)

Als u een deur heeft waarop een schild moet komen met een gat voor een baardsleutel, dan zijn er twee standaard maten: 56 en 72 mm. Figuur 2 geeft aan hoe we de slotafstand kunnen meten.

Deurschild voor rondcilinder (Figuur 3)

Als u een deur heeft waarop een schild moet komen met een gat voor een rondcilinder, dan zijn er twee standaard maten: 73,5 en 78 mm. Figuur 3 geeft aan hoe we de slotafstand kunnen meten.

Deurschild voor WC-sluiting (figuur 4)

Als u een deur heeft waarop een schild moet komen met een gat voor een WC-garnituur, dan zijn er drie standaard maten: 57, 62 en 72 mm. Figuur 4 geeft aan hoe we de slotafstand kunnen meten.

Voor buitendeuren is beslag tegenwoordig ook gekeurd volgens het SKG sterrensysteem. Waar het tien jaar geleden nog voldoende was om SKG** beslag te plaatsen wordt iedereen tegenwoordig geadviseerd om zogenaamd Anti-Kerntrek of Kerntrek beveiligde beslag te plaatsen. Dat is beslag waarbij de kern van de cilinder afgeschermd is achter een gleuf die meedraait. Lees meer over Anti-Kerntrek / Kerntrekbeveiliging

Een ‘profiel cilinder’ opmeten:

Meet altijd vanuit het midden van de cilinder. Het midden van de cilinder is het schroefgat, waarbij u in gemonteerde toestand de schroef (wordt meegeleverd) indraait waarmee de cilinder in het slot gefixeerd wordt. Profiel cilinders worden alleen door middel van een bevestigingsschroef in het slot gefixeerd. Indien u de uitgebouwde cilinder voor u liggen heeft, moet u er goed op letten wat de buitenzijde en wat de binnenzijde van de cilinder is.

profielcilinder matenBij het bestellen van een profielcilinder is het van belang om de buitenmaat en binnenzijde goed te meten en ze niet door elkaar te halen!  Wanneer u de binnen en buitenmaat verwisselt komt de knop van een knopcilinder aan de verkeerde zijde te zitten. Bovendien zijn veel cilinders maar aan een kant beveiligd tegen boren. Alle SKG*** cilinders die wij verkopen zowel aan de binnen- als aan de buitenzijde gelijkwaardig beveiligd. Er zit dus geen verschil in de binnen en buitenzijde op het gebied van beveiliging. Controleer ook de totaal lengte welke altijd de opgetelde lengte van binnen-  en buitenzijde moet zijn. Bij ons bovengenoemde voorbeeld is de totale lengte 60 mm (30mm + 30mm).

Profielcilinder in uitgebouwde staat Meten

Profiel Cilinder SKG MetenWanneer u de profielcilinder in uitgebouwde toestand wilt meten, meet u vanaf het schroefgat (aan de zijkant van de deur) uit naar buitenzijde en naar de binnenzijde. Houd rekening met de dikte van het deurbeslag! Anders is uw cilinder te klein en komt te diep in uw deurbeslag te liggen. Er wordt altijd van de buitenzijde naar cilinder midden gemeten. Het midden is daar waar de bevestigingsschroef zit – zie rode pijl. Vergeet niet dat (SKG) beslag aan de buitenzijde van de deur nog eens rond de 10 mm dik is!

Profielcilinder mag niet Uitsteken!

Mag Profiel Cilinder Uitsteken of Niet?Let op! Wanneer een profiel cilinder goed is geplaatst valt het, aan de buitenzijde, net onder de oppervlakte van het beslag. Daar moet u op letten bij het meten. Zo kan de dief of inbreker het niet in een tang vastgrijpen. Een cilinder dat uitsteekt kan met groot gemak worden verwijderd met behulp van een waterpomptang. Mocht u van plan zijn dit zelf te ondernemen, houd er rekening mee dat heen en weer wrikken van de cilinder uw slot kan beschadigen! Het belang van goed beslag wordt duidelijk wanneer u meemaakt hoe gemakkelijk een profiel cilinder breekt op het schroefgat. Om te voorkomen dat een dief of inbreker uw cilinder met een tang kan breken is het van groot belang dat u op zijn minst veiligheidsbeslag monteert. En kerntrekbeveiliging is zéér aan te raden!
